بالاسکرو چگونه کار میکند؟

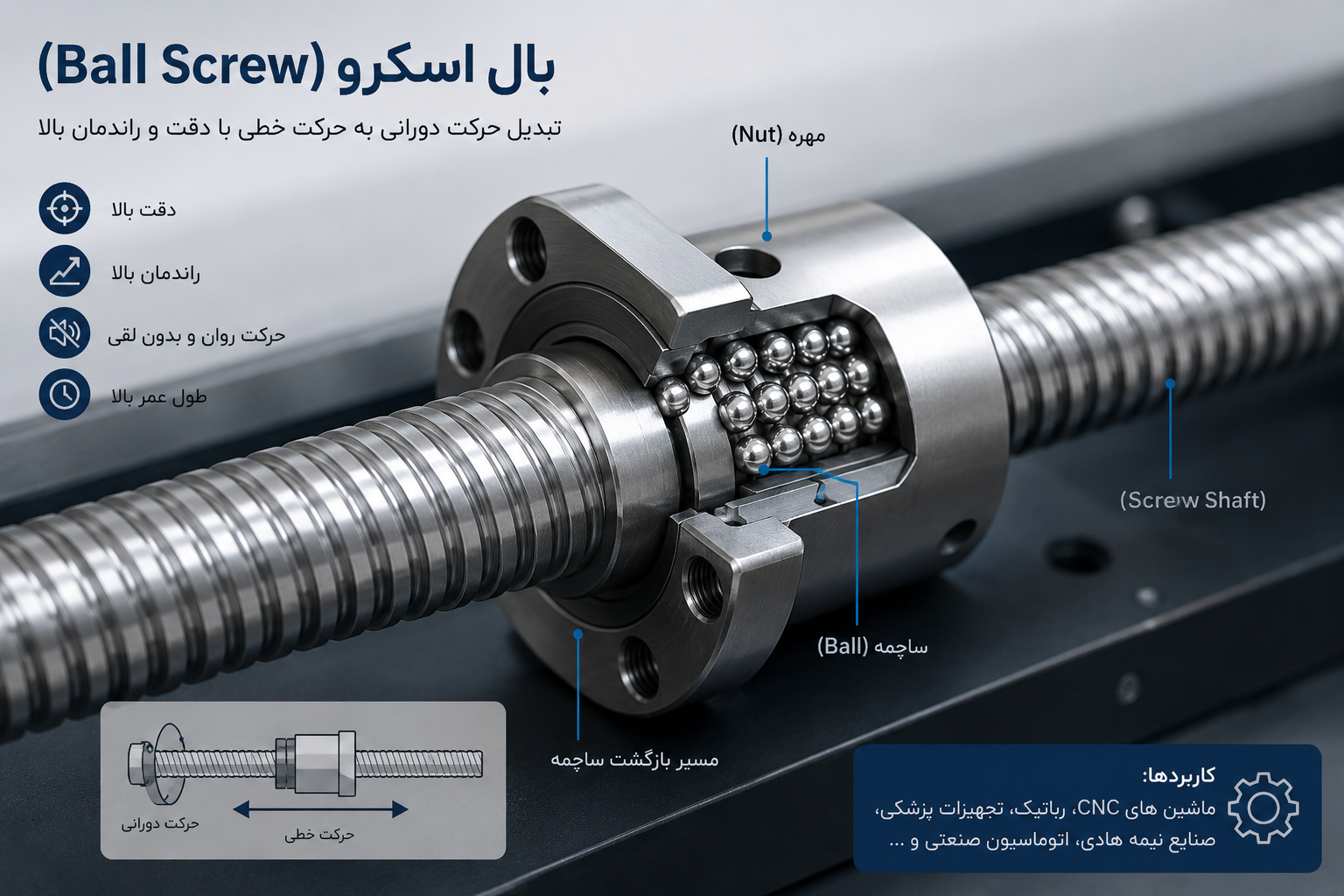

بالاسکرو از سه بخش اصلی تشکیل میشود:
- شفت رزوهدار
- مهره بالاسکرو
- ساچمههای فولادی
ساچمهها بین شفت و مهره حرکت میکنند و از طریق مسیر برگشت، دوباره وارد مسیر گردش میشوند. در نتیجه، تماس لغزشی بین قطعات تا حد زیادی به تماس غلتشی تبدیل میشود.
این ساختار باعث کاهش اصطکاک و افزایش راندمان انتقال حرکت میشود و امکان ایجاد حرکت خطی روان و دقیق را فراهم میکند.
تفاوت بالاسکرو با لیداسکرو چیست؟
در بالاسکرو، انتقال حرکت بین شفت و مهره توسط ساچمههای فولادی انجام میشود، در حالی که در لیداسکرو تماس بین سطوح رزوهای به صورت لغزشی است.
به همین دلیل، بالاسکرو معمولاً برای کاربردهایی که سرعت، دقت، راندمان و تکرارپذیری اهمیت دارند، گزینه مناسبتری است.
در مقابل، لیداسکرو در برخی سیستمهای سادهتر که هزینه، سرعت یا دقت بسیار بالا اولویت اصلی نیست، میتواند انتخاب مناسبی باشد.
گام بالاسکرو چیست؟
گام یکی از مهمترین مشخصات بالاسکرو است و میزان حرکت خطی مهره را در هر دور چرخش مشخص میکند.
برای مثال، در یک بالاسکرو با گام 5 میلیمتر، با یک دور چرخش کامل شفت، حرکت خطی تئوری برابر با 5 میلیمتر خواهد بود.
رابطه سرعت خطی به صورت زیر است:
V = n × P
برای محاسبه بر حسب میلیمتر بر دقیقه:
V(mm/min) = n(rpm) × P(mm)
مثال
اگر بالاسکرو گام 5 میلیمتر با سرعت 1000 دور بر دقیقه بچرخد:
1000 × 5 = 5000 mm/min
بنابراین سرعت خطی تئوری برابر با 5000 میلیمتر بر دقیقه یا 5 متر بر دقیقه خواهد بود.
این رابطه نشان میدهد که گام بالاسکرو تأثیر مستقیمی بر سرعت خطی محور دارد.
محاسبه گشتاور موردنیاز بالاسکرو
یکی دیگر از پارامترهای مهم در طراحی سیستم حرکت خطی، گشتاور موردنیاز موتور است.
برای یک محاسبه ساده میتوان از رابطه زیر استفاده کرد:
T = (F × P) / (2π × η)
در این رابطه:
- T = گشتاور موردنیاز بر حسب N·m
- F= نیروی محوری بر حسب N
- P = گام بر حسب متر
- η = راندمان سیستم
مثال محاسباتی
فرض کنیم یک محور CNC به نیروی محوری 2000 نیوتن نیاز دارد و از بالاسکرو با گام 5 میلیمتر و راندمان فرضی 0.9 استفاده میکند.
گام را به متر تبدیل میکنیم:
5 mm = 0.005 m
سپس:
T = (2000 × 0.005) / (2π × 0.9)
گشتاور تئوری تقریباً برابر است با:
1.77 N·m
این عدد مقدار تئوری است و در طراحی واقعی باید عواملی مانند شتاب، اصطکاک، اینرسی، راندمان واقعی، سیکل کاری و ضریب اطمینان نیز در نظر گرفته شوند.
قطر بالاسکرو چگونه انتخاب میشود؟
انتخاب قطر بالاسکرو فقط به مقدار بار بستگی ندارد. در سیستمهای صنعتی، طول شفت و سرعت چرخش نیز اهمیت زیادی دارند.
با افزایش طول آزاد شفت، احتمال بروز ارتعاش و محدودیت سرعت چرخش بیشتر میشود. به همین دلیل در محورهای بلند CNC باید سرعت بحرانی بالاسکرو نیز بررسی شود.
پارامترهای مهم هنگام انتخاب قطر عبارتاند از:
- بار محوری
- طول آزاد شفت
- سرعت چرخش
- سرعت خطی
- نحوه تکیهگاه دو سر شفت
- فضای نصب
- دقت موردنیاز
بنابراین نمیتوان گفت یک قطر مشخص همیشه بهترین گزینه است.
سرعت بحرانی بالاسکرو چیست؟
سرعت بحرانی (Critical Speed) محدودهای از سرعت چرخش است که در آن احتمال ایجاد ارتعاش در اثر نزدیک شدن فرکانس تحریک به فرکانس طبیعی شفت افزایش پیدا میکند.
این موضوع در بالاسکروهای بلند و سیستمهایی که با سرعت بالا کار میکنند اهمیت بیشتری دارد.
به طور کلی، با افزایش طول آزاد بالاسکرو، محدودیت سرعت بیشتر میشود. بنابراین در طراحی محورهای CNC با کورس بلند، علاوه بر بار، باید قطر، طول، سرعت و نحوه تکیهگاه بالاسکرو نیز بررسی شود.
بالاسکرو مناسب برای دستگاه CNC چگونه انتخاب میشود؟
برای انتخاب بالاسکرو مناسب یک محور CNC بهتر است پارامترهای زیر به ترتیب بررسی شوند:
بار محوری → سرعت خطی → گام → طول و سرعت بحرانی → قطر → دقت و پیشبار → نوع تکیهگاه
این روش باعث میشود انتخاب بالاسکرو تنها بر اساس یک مشخصه مانند قطر انجام نشود.
برای مثال، ممکن است یک سیستم با بالاسکرو قطر 16 میلیمتر نیازهای کاری خود را بهخوبی تأمین کند، در حالی که برای یک محور با بار یا طول بیشتر، قطر بزرگتر انتخاب مناسبتری باشد.
پیشبار مهره بالاسکرو چه اهمیتی دارد؟
پیشبار (Preload) به میزان بار اولیهای گفته میشود که در مجموعه مهره و ساچمهها ایجاد میشود تا لقی سیستم کاهش پیدا کند.
پیشبار مناسب میتواند به بهبود دقت، سختی و تکرارپذیری کمک کند؛ اما افزایش بیش از حد آن نیز میتواند باعث افزایش اصطکاک، تولید حرارت و کاهش عمر مجموعه شود.
بنابراین مقدار پیشبار باید متناسب با کاربرد و مشخصات سازنده انتخاب شود.
نکات مهم هنگام خرید بالاسکرو
قبل از خرید بالاسکرو، فقط به قطر و گام توجه نکنید. مشخصات زیر را بررسی کنید:
- قطر اسمی
- گام یا Lead
- طول موردنیاز
- نوع و اندازه مهره
- بار محوری
- سرعت خطی
- سرعت چرخش
- شرایط تکیهگاه
- دقت و میزان لقی
- پیشبار
- شرایط روانکاری
- محیط کاری دستگاه
انتخاب صحیح بالاسکرو باعث میشود سیستم انتقال حرکت عملکرد پایدارتر و عمر کاری مناسبی داشته باشد.
جمعبندی
بالاسکرو یکی از اجزای مهم در سیستمهای حرکت خطی دقیق است و انتخاب آن باید بر اساس مجموعهای از پارامترهای مکانیکی و حرکتی انجام شود.
گام روی سرعت خطی تأثیر مستقیم دارد، در حالی که قطر، طول و شرایط نصب در ظرفیت بار، سختی و رفتار دینامیکی شفت اهمیت دارند. همچنین در کاربردهای سرعت بالا، بررسی سرعت بحرانی و در سیستمهای دقیق، بررسی پیشبار و لقی مهره ضروری است.
برای انتخاب بالاسکرو مناسب، بهتر است ابتدا نیازهای واقعی محور شامل بار، سرعت، طول و دقت مشخص شود و سپس مدل مناسب انتخاب گردد.
در مجموعه بالاسکروهای لاین صنعت میتوانید مدلهای مختلف 16×5، 20×5، 25×5 و 32×5 را بررسی کرده و بر اساس مشخصات فنی موردنیاز سیستم، گزینه مناسب را انتخاب کنید.
